Клиент обратился к нам с задачей: автоматизировать сварку крупногабаритных изделий. Проблема была не только в длине изделий (до 6+ метров), но и в их геометрии — обечайки имели овальность, высокая вариативность изделий, а сборка на прихватках давала отклонения до ±3 мм. Стандартные решения не работали. Нужно было сварить не только обечайку, но и пояса жесткости, отводы, горловины и фланцы и другое.

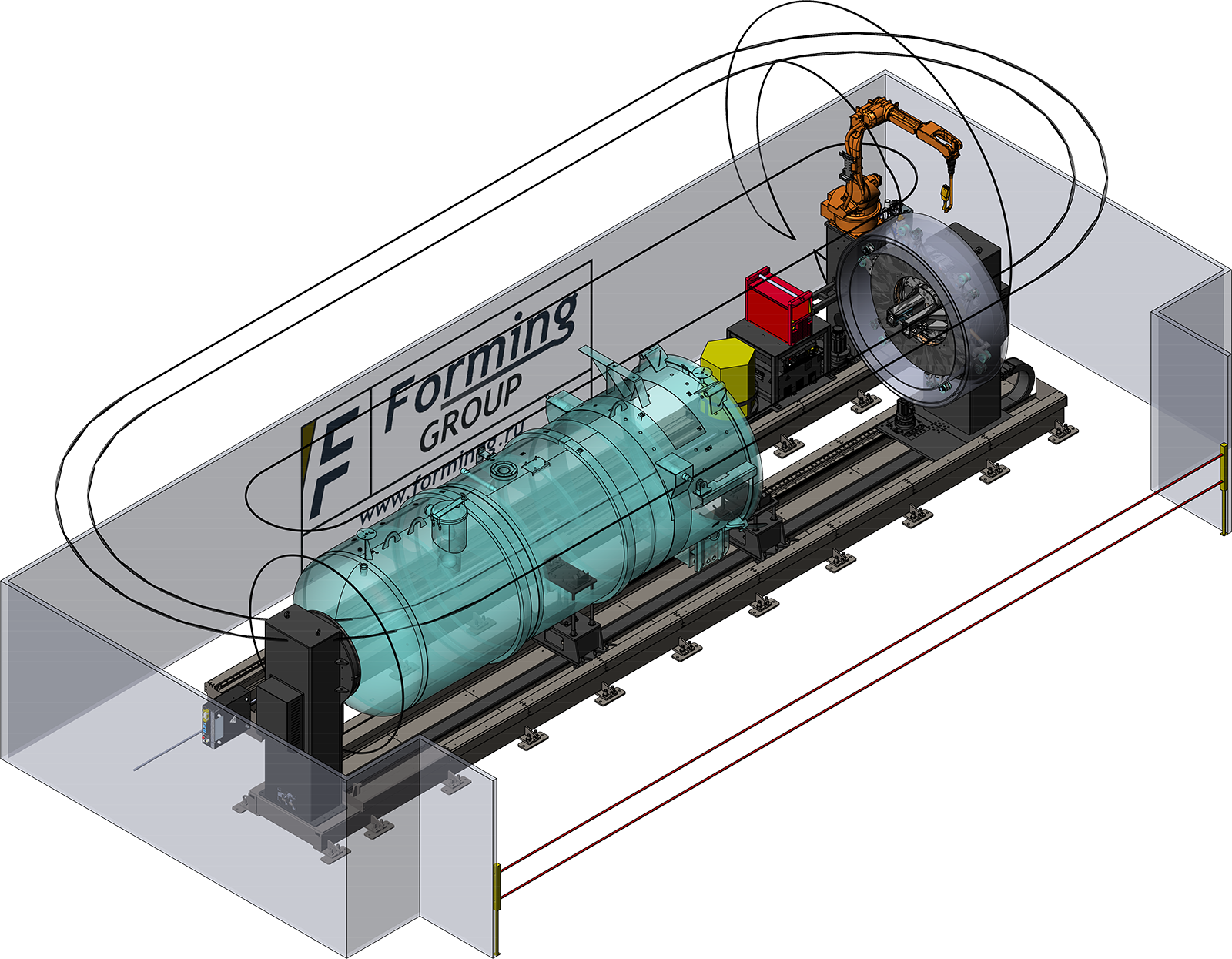

Схема компоновки комплекса: робот STEP SA10/2000H на линейном треке, одноосевой вращатель с приводной бабкой на треке (что позволяет регулировать длину обечайки).

1. Устранили овальность

Разработали и изготовили собственный гидрозажим. Он не просто фиксирует заготовку разного диаметра, а принудительно формирует круглую геометрию. Результат: овальность на диаметре 1650 мм сведена к ±1 мм, шов получается ровным по всей длине — будь то основная обечайка, пояс жесткости или горловина.

2. Скомпенсировали неточности сборки изделия

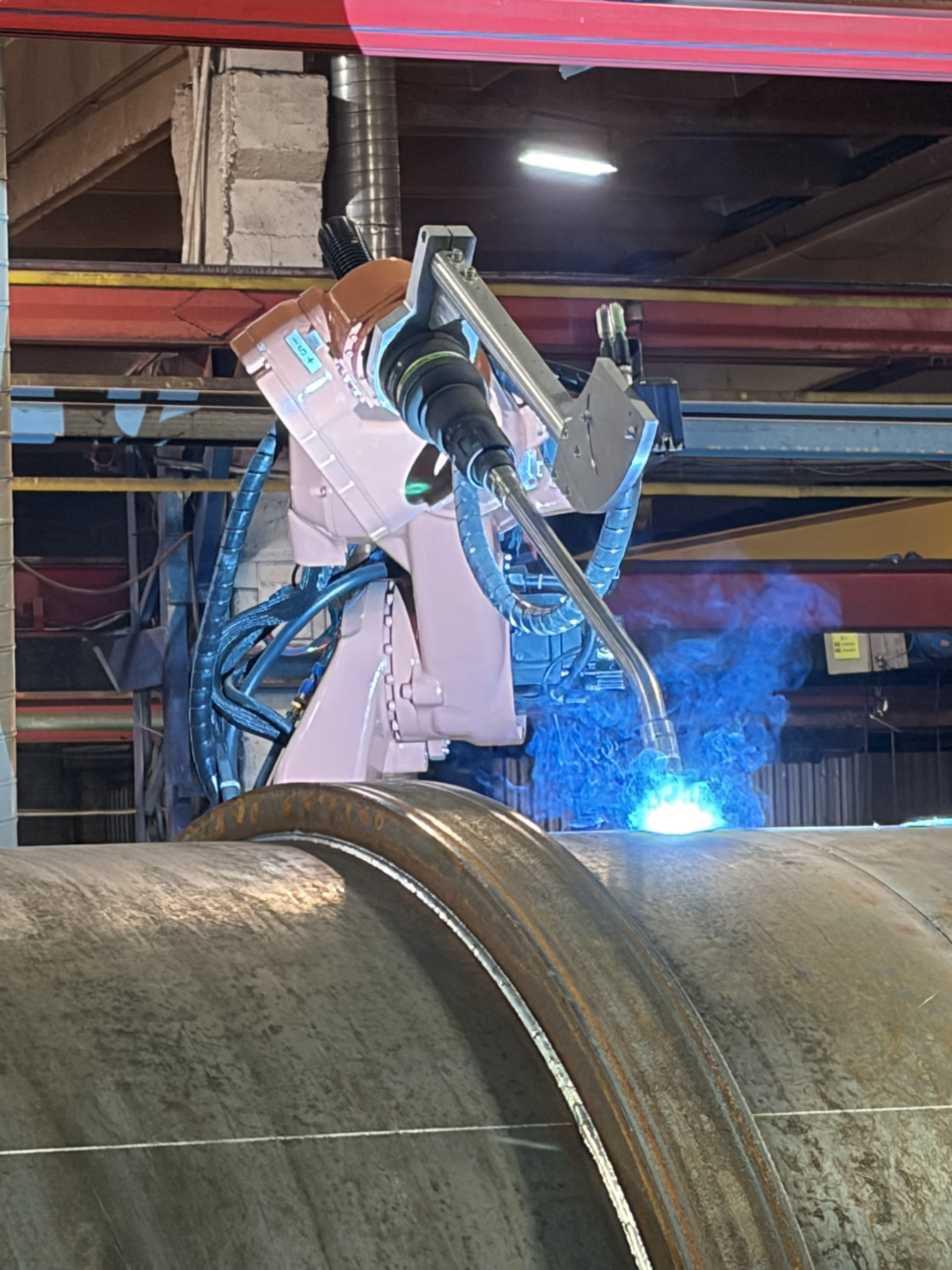

Установили лазерный датчик. Он сканирует стык в реальном времени и корректирует траекторию робота. Даже если изделие собрано с отклонением ±3 мм, робот варит точно по стыку. Это критически важно при сварке сложных пересекающихся швов — например, при приварке отводов и горловин к обечайке.

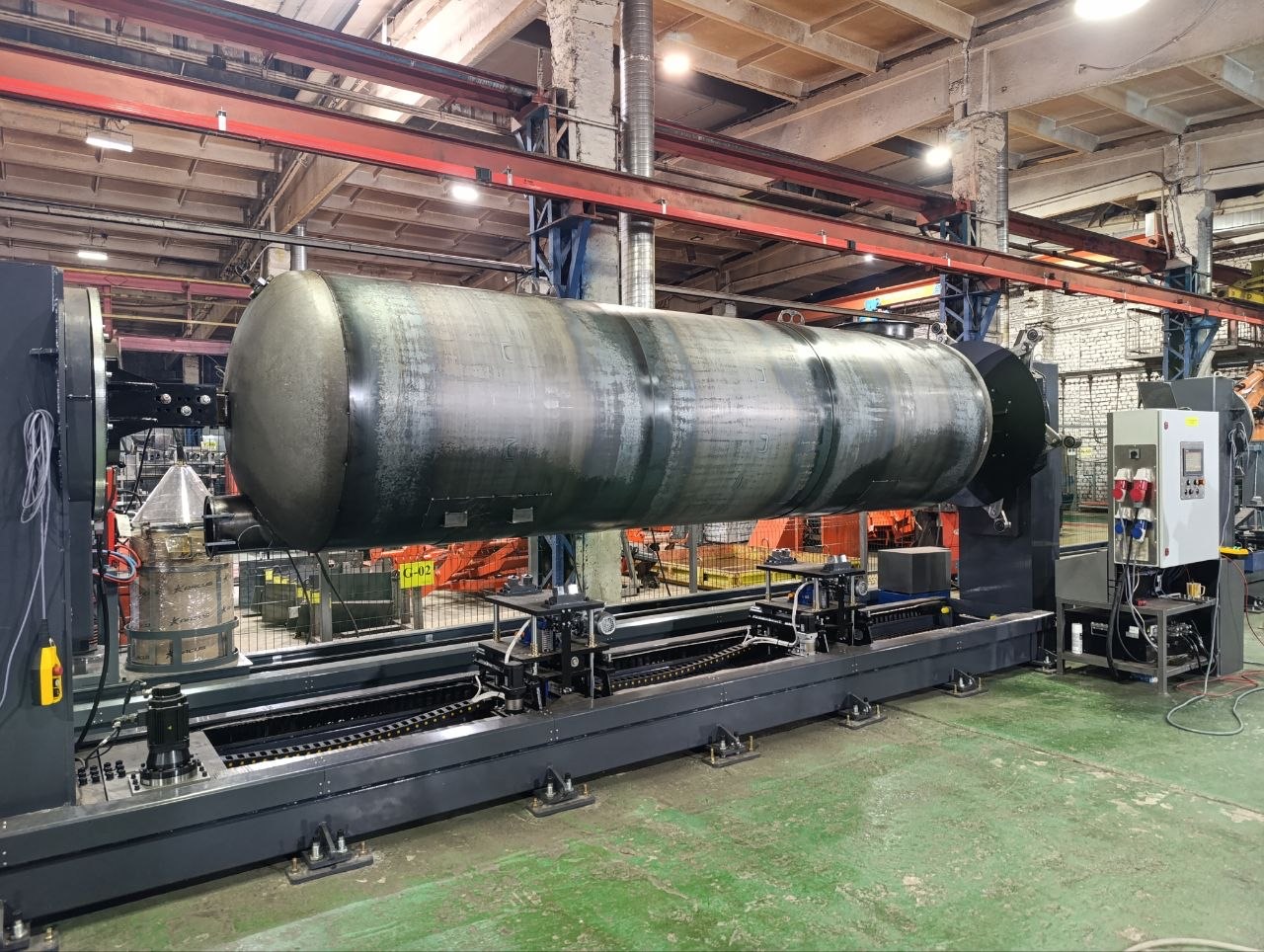

3. Сделали длину свариваемого изделия вариативной

Одноосевой вращатель с приводной бабкой, установленной на линейном треке. Это позволяет варить изделия разной длины — бабка просто перемещается вдоль трека, подстраиваясь под габариты конкретной обечайки. Дополнительно комплекс оснащен роликовыми опорами с сервоприводами (X, Y, Z) для безопасной и точной загрузки тяжелых заготовок.
